zmart NanoVNA-H スペクトラムアナライザー 2.8インチLCD 1.5GHz HF VHF UHF UV ベクトル ネットワーク アナライザー アンテナ アナライザー SDカードスロット付き スペアナ NanoVNA ベクトルアナライザー 周波数測定 RF測定 アンテナテスト HF VHF UHF UV 無線通信
¥11,461
International shipping available
【発送の注意】当方は注文自動発送システムを採用しているため、購入から自動で２－３日でお届けとなります。本州以外や離島に関しては、商品によっては配送不可になる場合があります。
【商品名】
zmart NanoVNA-H スペクトラムアナライザー 2.8インチLCD 1.5GHz HF VHF UHF UV ベクトル ネットワーク アナライザー アンテナ アナライザー SDカードスロット付き スペアナ NanoVNA ベクトルアナライザー 周波数測定 RF測定 アンテナテスト HF VHF UHF UV 無線通信
【商品説明】
特長： ABSケースでしっかりと保護し、デバイスをしっかりと保護します。 Type-C-Type-Cケーブルをサポートし、携帯電話との接続がより便利になりました。同じ画面表示のほとんどのAndroidスマートフォンに対応しています（iPhoneには対応していません）。 画面が小さい、明るさが足りないなどの問題を解決します。
Micro SDカードスロットを搭載し、テスト記録をカードに保存できます。 時間領域解析機能（TDR）をサポート バッテリー使用量をインターフェースに表示できます。 製品のシリアル番号は背面に貼付されています。 仕様： PCBサイズ：54mm x 85.5mm x 11mm（コネクタ、スイッチを除く） 測定周波数：10kHz～1.5GHz RF出力：-13dbm（最大-9dbm）
周波数精度：＜0.5ppm 測定範囲：70dB（50kHz～300MHz）、50dB（300MHz～600MHz）、40dB（600MHz～900MHz）（拡張ファームウェア有効時） ポートSWR：＜1.1 ディスプレイ：2.8インチTFT（320 x 240） USBインターフェース：USB Type-C通信モード：CDC（シリアル）
電源：USB 5V 120mA、内蔵バッテリー650mAh、最大充電電流0.8A キャリブレーションポイント数：101（固定） スキャンポイント数：101（固定） 表示トラッキング：4、マーキング：4、設定保存：5 Sパラメータ、電圧定在波比、位相、遅延、スミスチャートなどの測定
説明
レポート項目
NanoVNA-H を最新バージョンのハードウェアバージョン Rev3.6 にアップデートしました。以下の点が改善されています。
1. 電源ノイズを低減し、高調波使用時のノイズも低減しました。
2. コンパクトな2.8インチサイズの1300mAhバッテリーを搭載し、6時間連続使用可能です。
3. テストデータを簡単に保存できるMicroSDカードスロットを追加しました。
4. RTCサポートを追加しました。
5. ポート名をPort1とPort2に変更しました。
特長：
ABSケースでしっかりと保護し、デバイスをしっかりと保護します。

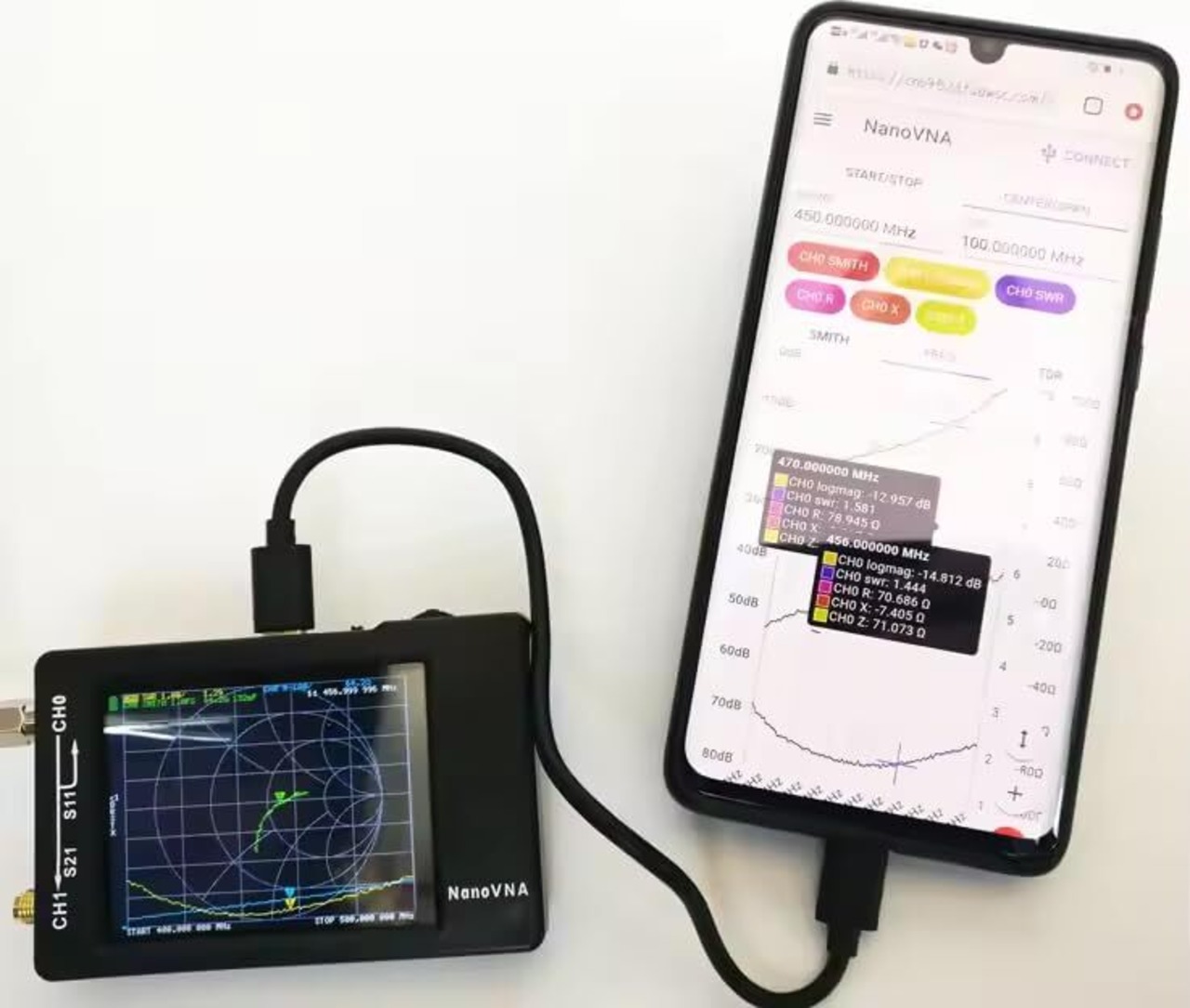

Type-C-Type-Cケーブルをサポートし、携帯電話との接続がより便利になりました。同じ画面表示のほとんどのAndroidスマートフォンに対応しています（iPhoneには対応していません）。画面が小さい、明るさが足りないなどの問題を解決します。
Micro SDカードスロットを搭載し、テスト記録をカードに保存できます。
時間領域解析機能（TDR）をサポート
バッテリー使用量をインターフェースに表示できます。

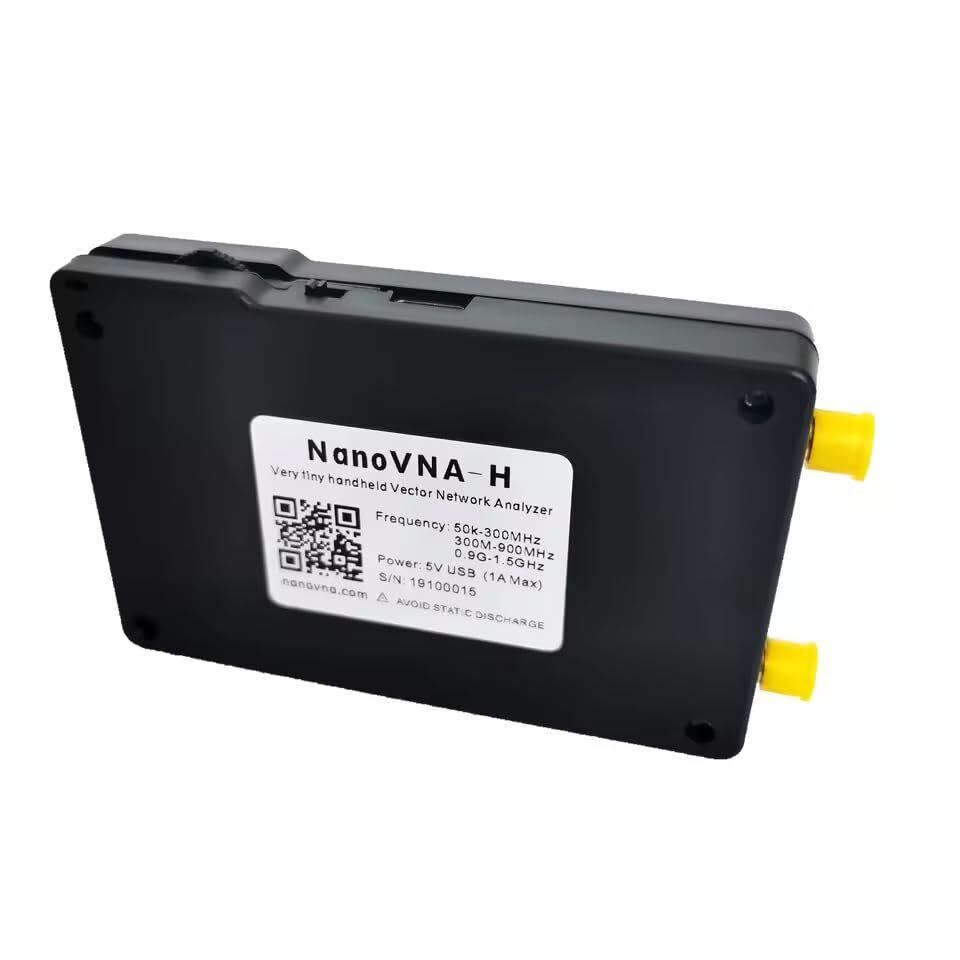

製品のシリアル番号は背面に貼付されています。
仕様：
PCBサイズ：54mm x 85.5mm x 11mm（コネクタ、スイッチを除く）
測定周波数：10kHz～1.5GHz
RF出力：-13dbm（最大-9dbm）
周波数精度：＜0.5ppm
測定範囲：70dB（50kHz～300MHz）、50dB（300MHz～600MHz）、40dB（600MHz～900MHz）（拡張ファームウェア有効時）
ポートSWR：＜1.1
ディスプレイ：2.8インチTFT（320 x 240）
USBインターフェース：USB Type-C通信モード：CDC（シリアル）
電源：USB 5V 120mA、内蔵バッテリー650mAh、最大充電電流0.8A
キャリブレーションポイント数：101（固定）
スキャンポイント数：101（固定）
表示トラッキング：4、マーキング：4、設定保存：5
Sパラメータ、電圧定在波比、位相、遅延、スミスチャートなどの測定

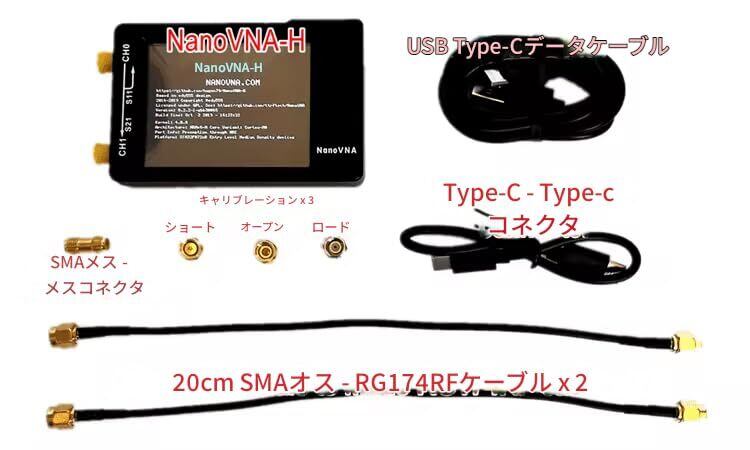

パッケージ内容：

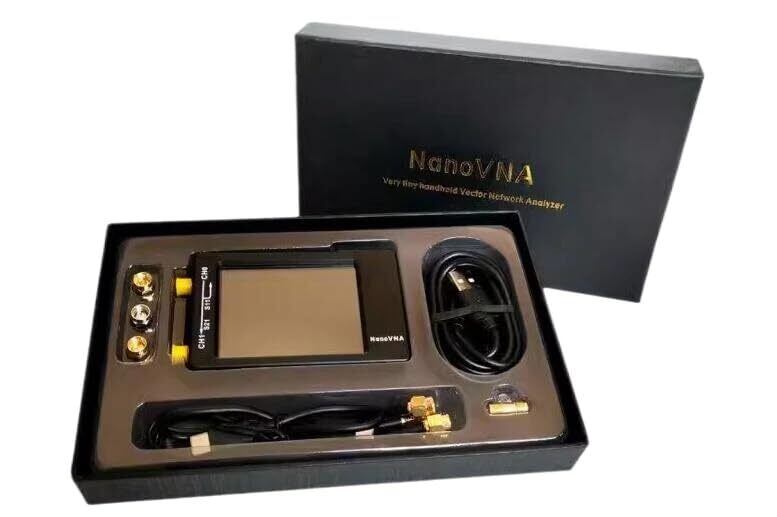

オリジナルパッケージ付属
NanoVNA-H 1台
SMAオス-オス RG174 RFケーブル 20cm 2本
SMAメス-メスコネクタ 2個
SMA簡易キャリブレーションキット（ショート） 1個
SMA簡易キャリブレーションキット（オープン） 1個
SMA簡易キャリブレーションキット（ロード） 1個
USB Type-Cデータケーブル 1本
Type-C-Type-C変換ケーブル 1本
タッチパドル 1個
