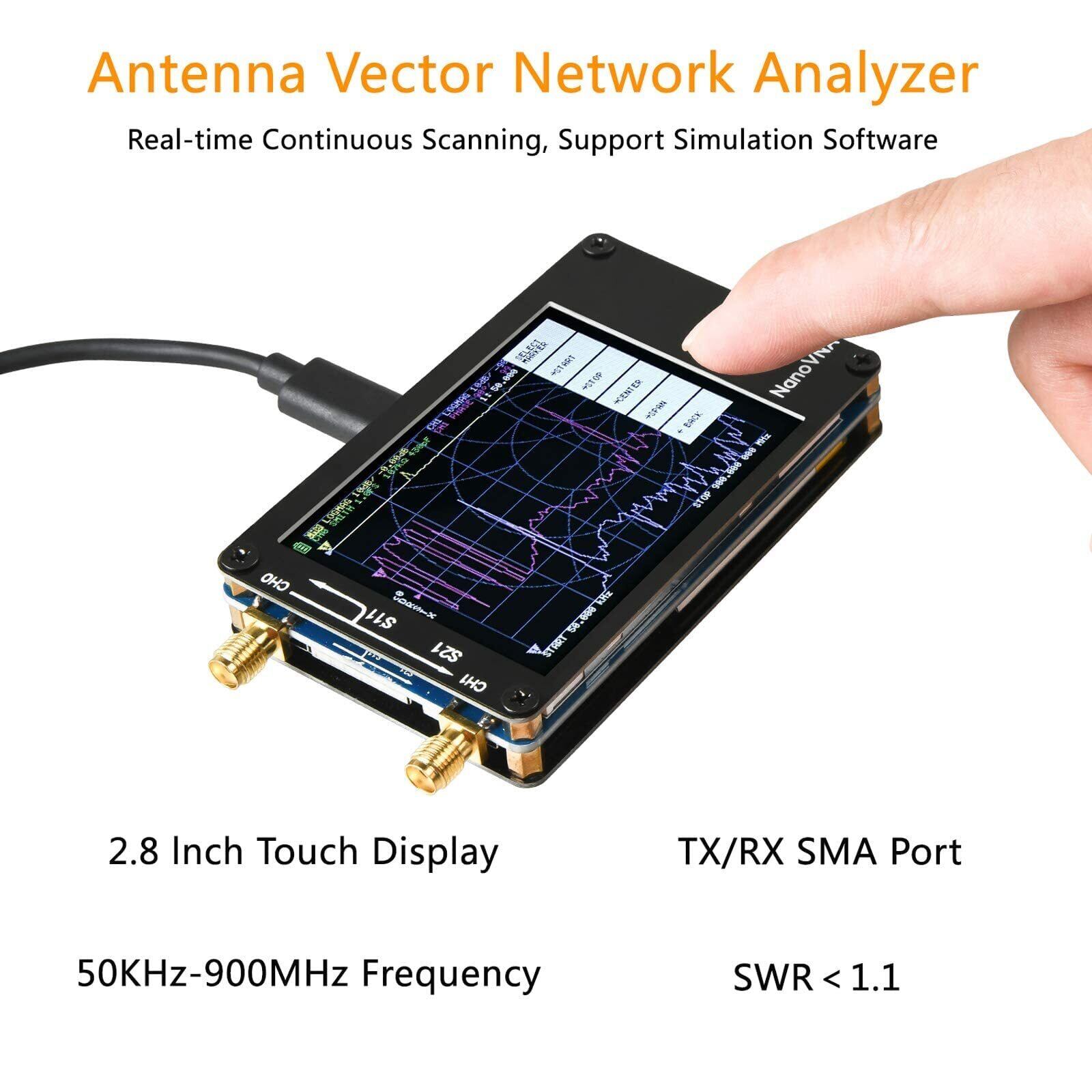

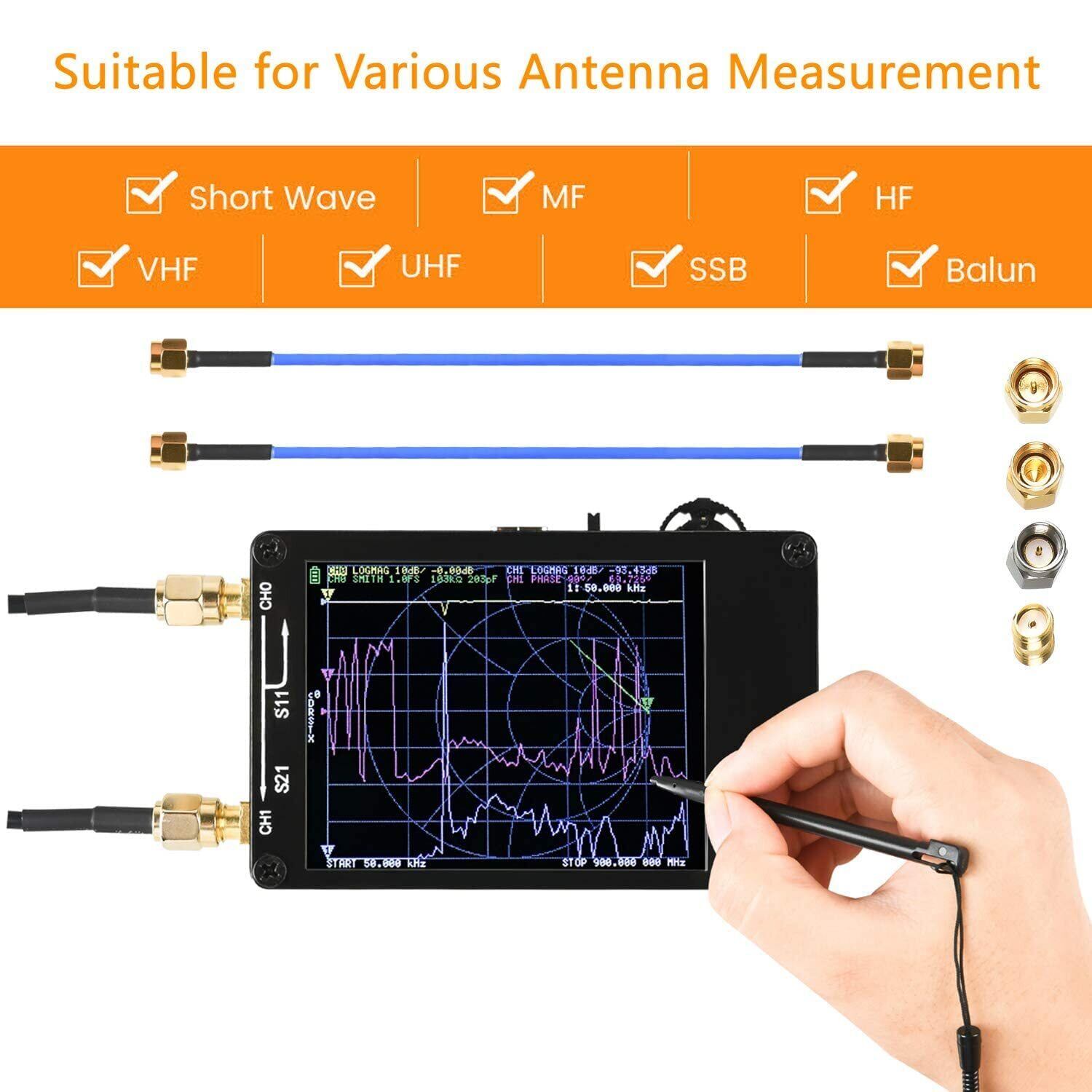

NanoVNA ベクトルネットワークアナライザー50KHz-1.5GHz短波2.8インチフルビューアングルLCDディスプレイMFHF VHFUHFアンテナアナライザー
¥8,752
International shipping available
【発送の注意】当方は注文自動発送システムを採用しているため、購入から自動で２－３日でお届けとなります。本州以外や離島に関しては、商品によっては配送不可になる場合があります。
【商品名】
NanoVNA ベクトルネットワークアナライザー50KHz-1.5GHz短波2.8インチフルビューアングルLCDディスプレイMFHF VHFUHFアンテナアナライザー
【商品説明】
【50KHz-1.5GHz】改良された周波数アルゴリズムは、最大1.5GHzの測定周波数をサポートするために、si5351の奇数倍音拡張を使用することができます。 si5351の50k〜300MHzの直接出力周波数範囲は、70dB以上のダイナミクスを提供します。拡張された300M-600MHz帯域は50dB以上のダイナミクスを提供し、600M-900M帯域は40dB以上のダイナミクスを提供します。
【シンプルで実用的なPC制御ソフトウェア】このVNAはedy555についてのデザインを参考に、一部の回路を調整し、電池管理システム（BMS）回路を増加し、PCBを再設計しました。Touchstone(snp)ファイルはPCソフトで各種のラジオのデザインやシミュレーションソフトウェアに適します。それをエクスポートするため、この簡単で実用なPC制御ソフトウェアをデザインしました。市販のベクトルネットワークアナライザと同じように、簡単なキャリブレーションキットが付属しています。正しいキャリブレーションを行った後、使用する前に高い精度を得ることができます。安定性、感度、精度が高く、性能が大幅に向上します。（詳しくは日本語の取扱説明書ファイルを参考にしてください。需要があれば是非販売元までご遠慮なく問い合わせください。）
【ベクトルネットワークアナライザ】TX / RX測定を提供し、完全なS11およびS21パラメータを決定できます。S12およびS22を入手する必要がある場合は、トランシーバポートの配線を手動で交換する必要があります。

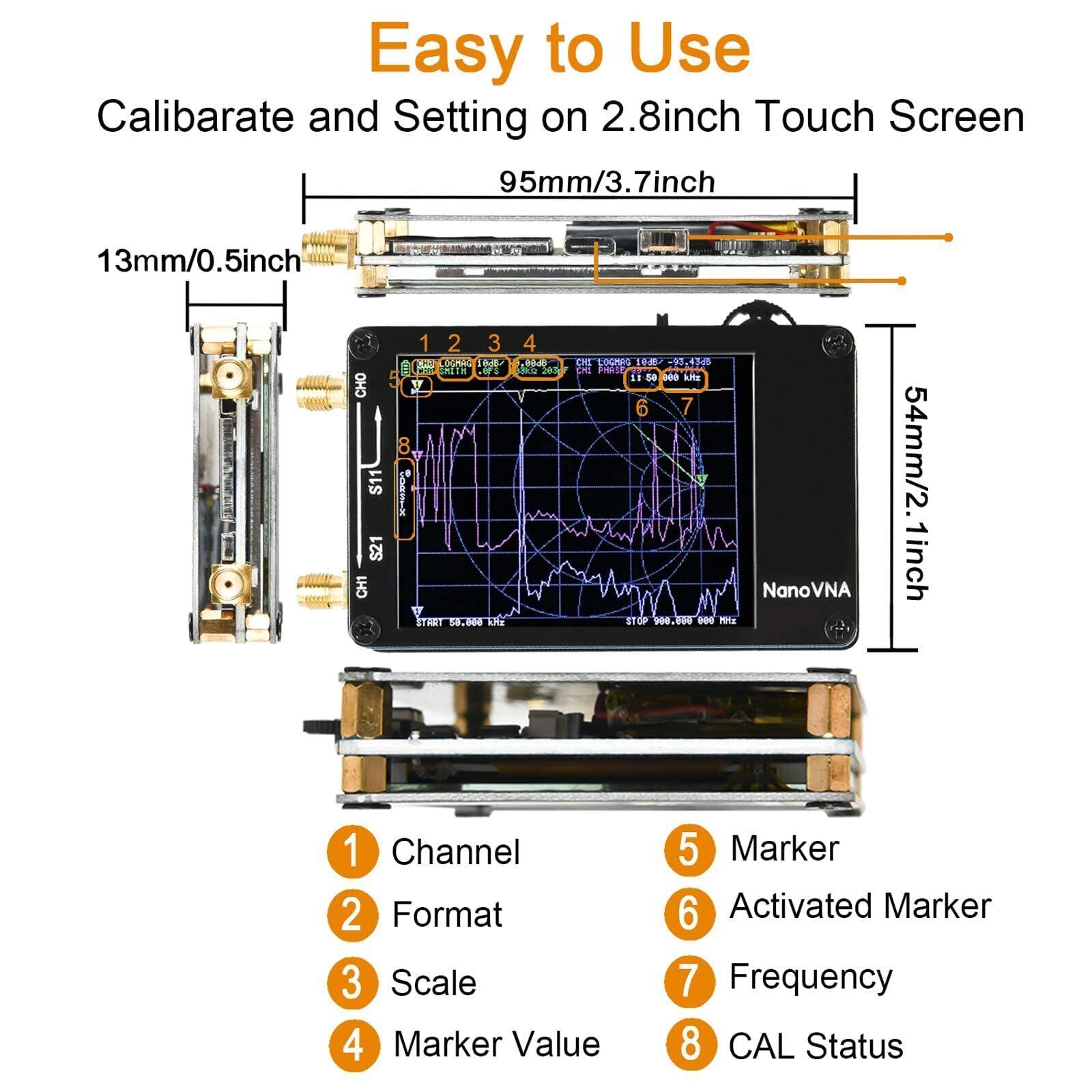

【製品の仕様】電圧：５Ｖ/サイズ：150x80x20（mm）/重量：0.16kg. 高品質のPCBとアクリル素材で作られており、実用性が高く、長寿命です。
【パッケージリスト】1 X NanoVNA（450mAバッテリー付き）、1 X USB Type-Cデータケーブル、2 X 30 mm SMAオス - オスケーブル、1 X SMAオスキャリブレーションキット（オープン/ショート/ロード）、1 X SMAメス - メスコネクタ
技術的なパラメータ:
ディスプレイ：2.8インチTFT（320×240）
RF出力：0 dbm（±2 dbm）
ポートSWR : <1.1
PCB：50 mm×68 mm×10 mm
測定周波数：10kHz - 1.5GHz
測定範囲：70 dB（50KHz - 300MHz）、60 dB（300MHz - 900MHz）、40 dB（900MHz - 1.5MHz）拡張ファームウェアを有効に
USBインターフェース: USB TYE - C
通信モード: CDC (シリアル)

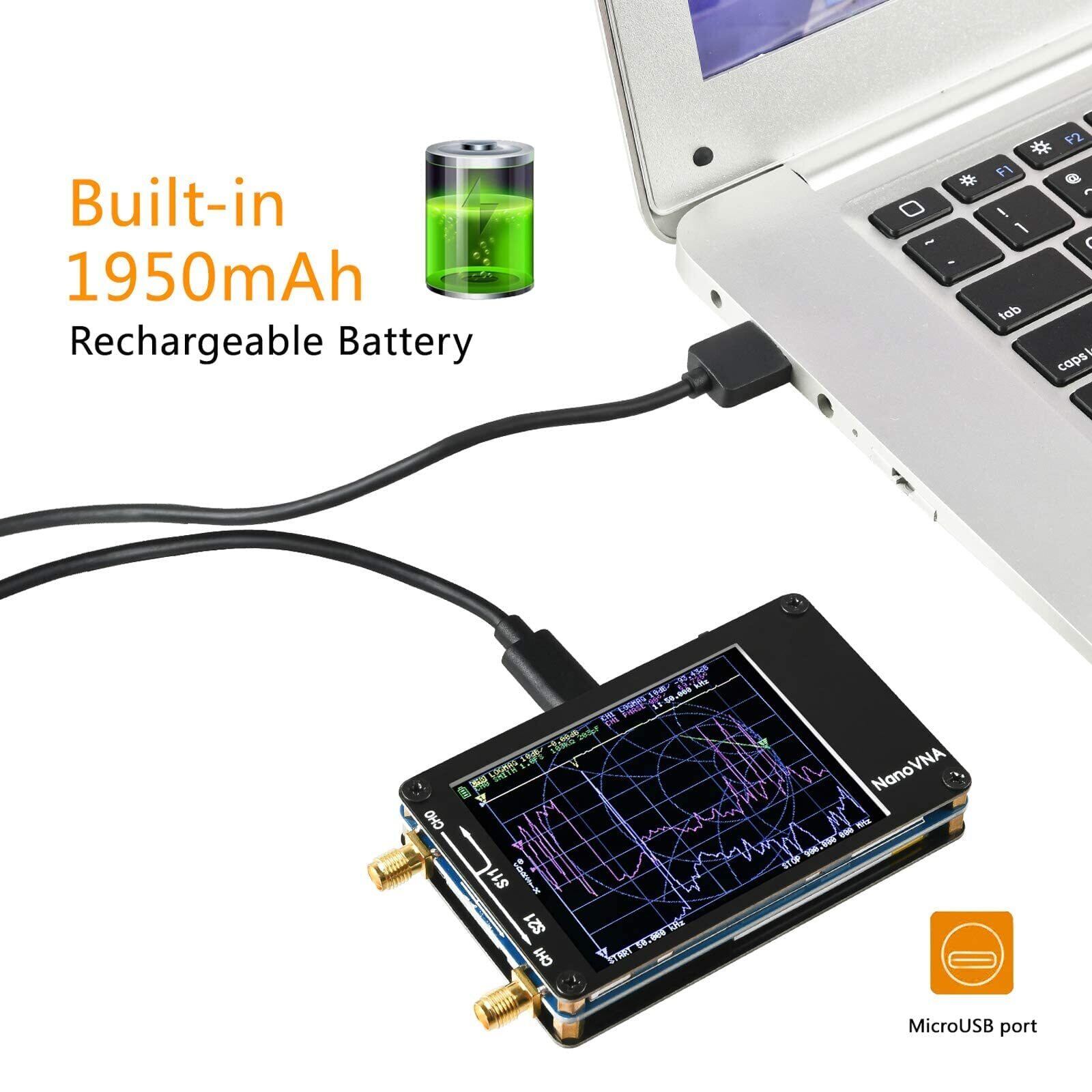

電源：USB 5 V 120 Maは、バッテリーを供給されて、最大充電電流0.8 A（バッテリーを含む）を使うことができます
走査点数：101（固定）
ディスプレイのトラッキング：4、マーキング：4、保存を設定：5

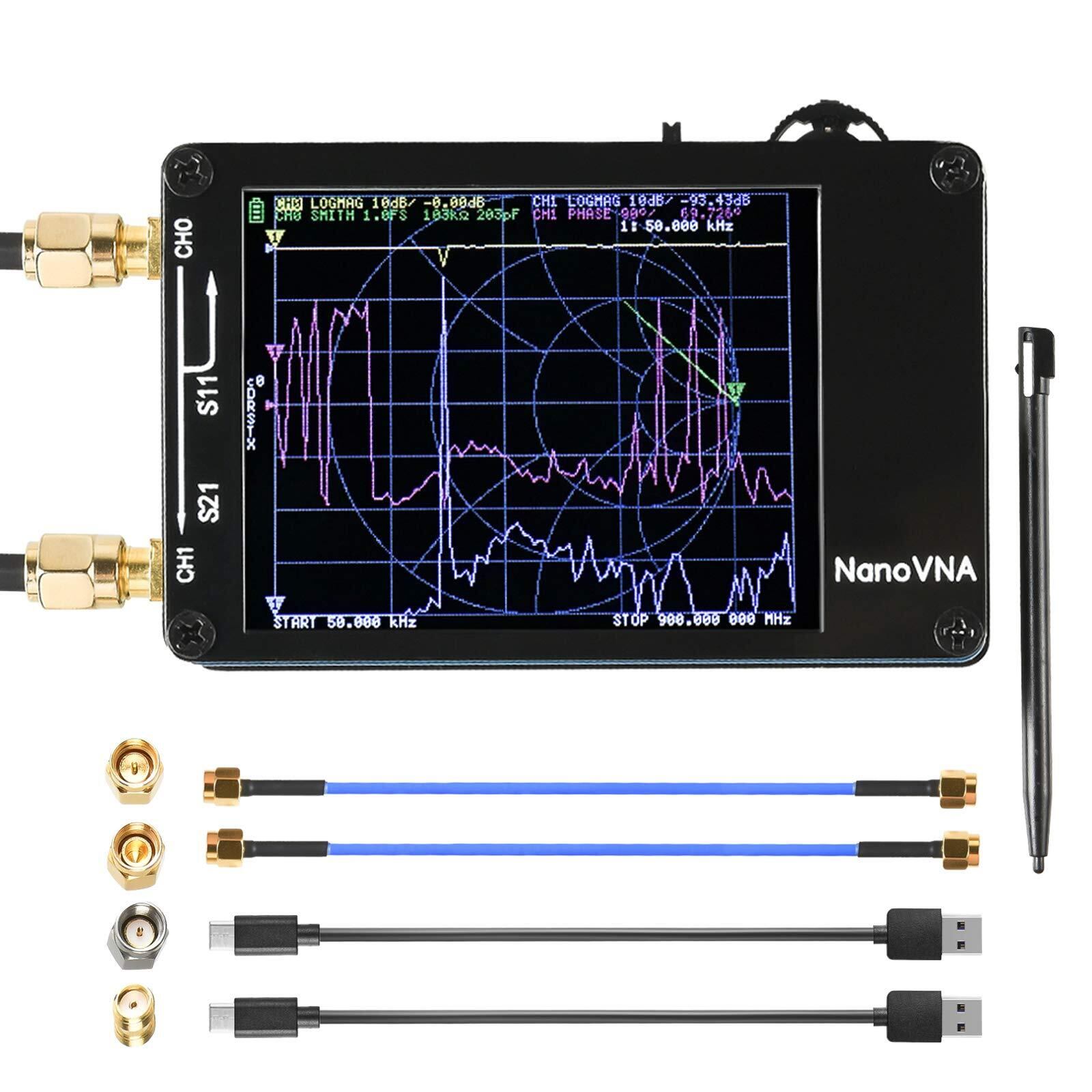

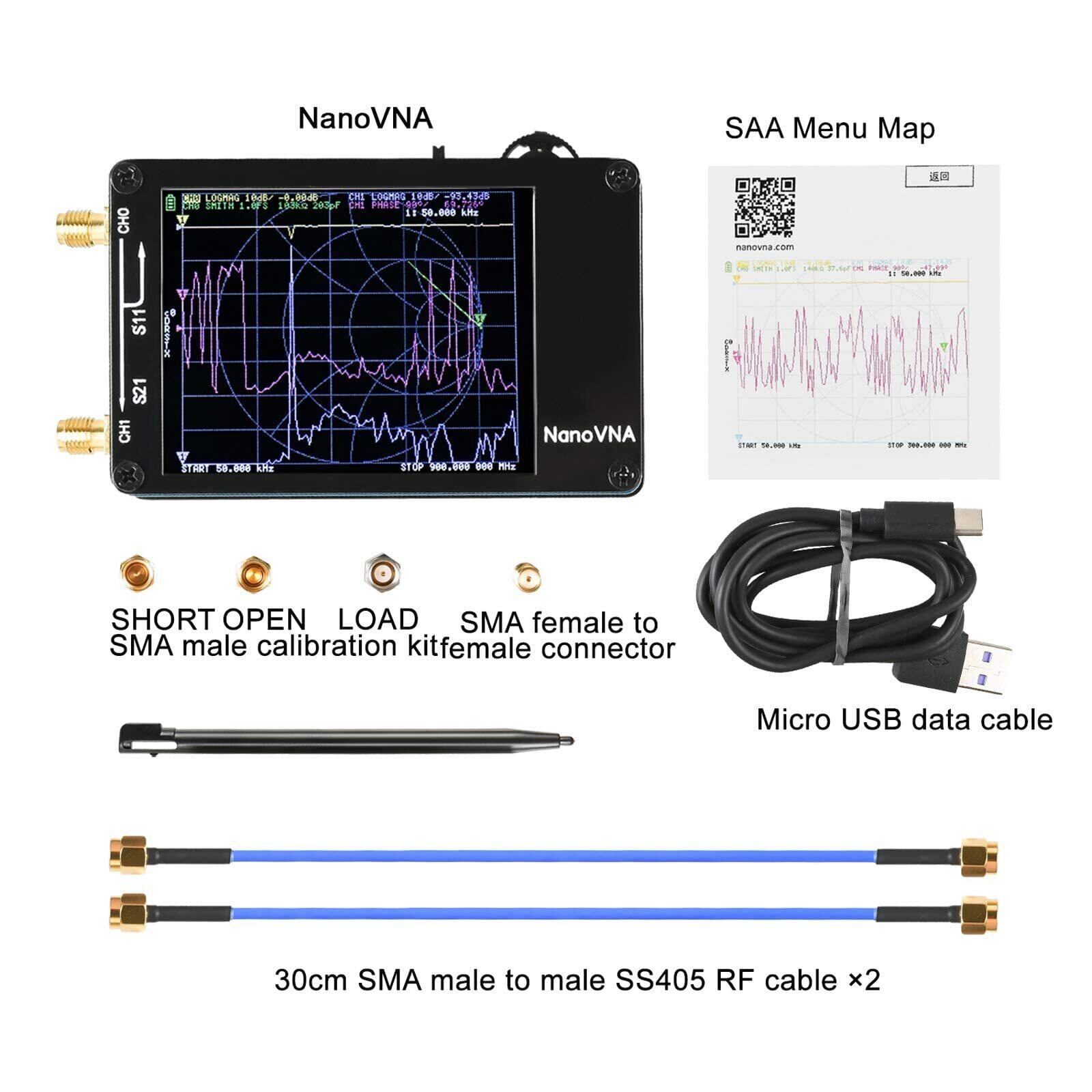

パッケージリスト:
1 × NanoVNA
1 x USB Type-Cデータケーブル
2 x 30 mm SMAオス - オスケーブル
1 x SMAオスキャリブレーションキット（オープン/ショート/ロード）
1 × SMAメス - メスコネクタ
